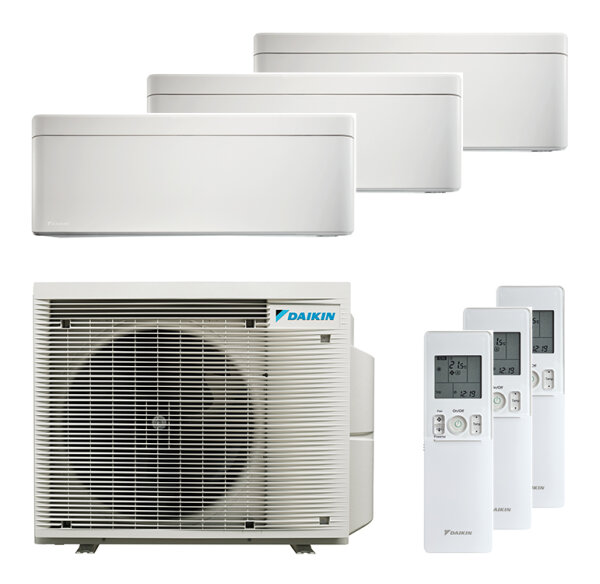

Daikin Multisplit-Klimaanlage mit Wandgerät Stylish
Design und Technologie der Spitzenklasse
Verfügbar in drei Farben: Weiß, Silber und Schwarz
- Ein kompaktes und funktionales Design in mattem Kristallweiß, Silber und Schwarz das sich in jede Innenraumgestaltung einpasst
- Durch den Coanda-Effekt wird der Luftstrom auf ein möglichst komfortables Raumklima optimiert. Durch speziell geformte Lamellen wird der Luftstrom besser fokussiert. Dadurch ist eine günstigere Temperaturverteilung über den gesamten Raum hinweg gegeben.
- Der intelligente Wärmesensor ermittelt die derzeitige Raumtemperatur und verteilt die Luft zunächst gleichmäßig über den Raum hinweg. Anschließend sorgt der Raster-Sensor für ein Luftstrommuster, bei dem warme bzw. kühle Luft genau an die Stellen im Raum gerichtet wird, an denen eine zu niedrige bzw. zu hohe Lufttemperatur herrscht.
- Der Flash Streamer löst anhand von Elektronen chemische Reaktionen mit den Molekülen in der Luft aus, sodass Allergene wie Pollen und Pilzallergene zerstört und lästige Gerüche beseitigt werden und Sie eine bessere, sauberere Luft genießen können.
- Praktisch nicht zu hören: Das Gerät läuft so leise, dass Sie fast vergessen werden, dass es da ist.
- DAIKIN Residential Controller: Regeln Sie Ihr Innengerät von jedem Standort aus über eine App, Ihr lokales Netzwerk oder Internet.
- Sprachsteuerung wesentlicher Funktionen wie Solltemperatur, Betriebsart, Ventilatordrehzahl usw. via Amazon Alexa oder Google Assistant
- Mit einer Entscheidung für eine Anlage mit R-32 verringern sich die Auswirkungen auf die Umwelt auf 68 % im Vergleich zu Anlagen mit R-410A. Dank der hohen Energieeffizienz sinkt der Energieverbrauch unmittelbar.
- Saisonale Effizienz mit Werten von bis A+++ im Kühl- und Heizbetrieb dank modernster Technologie und integrierter Intelligenz.
Streamer-Technologie
DAIKIN bestätigt die Wirksamkeit seiner patentierten Streamer-Technologie, mit der mehr als 99,9 % des neuartigen Coronavirus (SARS-CoV-2) nach 3-stündiger Bestrahlung des Virus erfolgreich inaktiviert wurden.
Die Studie wurde von DAIKIN Industries Ltd in Zusammenarbeit mit Professor Shigeru Kyuwa vom Department of Biomedical Science der Universität Tokio und einer Forschungsgruppe unter der Leitung von Professor Shigeru Morikawa vom Department of Microbiology der Okayama University of Science durchgeführt.
Experimentelle Ergebnisse
Das Forschungsteam führte ein Experiment durch, bei dem die Viren 3 Stunden lang mit der DAIKIN Flash Streamer-Technologie bestrahlt wurden.
Die Ergebnisse dieses Experiments zeigten, dass:
- Die Flash-Streamer-Entladung inaktivierte 93,65 % des Coronavirus (SARS-CoV-2) nach einer Bestrahlungszeit von 1 Stunde
- Die Flash-Streamer-Entladung inaktivierte 99,97 % des Coronavirus (SARS-CoV-2) nach einer Bestrahlungszeit von 3 Stunden
Wichtiger Hinweis: Die Installation bzw. Inbetriebnahme von Klimageräten darf nur durch ein nach EU-Verordnung 573/2024 zertifiziertes Unternehmen erfolgen. Mit Abschluss des Kaufvertrages bestätigen Sie die fachgerechte Installation durch entsprechend zertifiziertes Fachpersonal.
[TAB:Produkteigenschaften im Überblick]
Produkteigenschaften im Überblick:
Onecta app
Regeln Sie Ihr Raumklima von jedem Standort aus über Smartphone oder Tablet.
Modus ECONO
Vermindert den Energieverbrauch, so dass andere Anwendungen mit einem größeren Energieverbrauch verwendet werden können. Diese Funktion dient außerdem der Energieeinsparung.
Energiesparend im Standby-Modus
Verringert im Standby-Modus den Stromverbrauch um ca. 80 %.
Nachteinstellung
Spart Energie, indem verhindert wird, dass die Anlage in den Nachtstunden übermäßig kühlt bzw. heizt.
Nur Lüften
Das Gerät kann auch nur als Ventilator genutzt werden, ohne dabei die Luft zu heizen oder zu kühlen.
Komfortmodus
Gewährleistet einen zugluftfreien Betrieb, indem verhindert wird, dass warme oder kalte Luft direkt auf eine Person geblasen wird.
Powermodus
Kann für schnelle Kühlung oder Heizung ausgewählt werden; Wird der Powermodus ausgeschaltet, arbeitet das Gerät wieder im vorhergehenden Modus.
Automatische Umschaltung Kühlen/Heizen
Automatischer Wechsel zwischen Kühl- oder Heizbetrieb, um eine eingestellte Temperatur zu erreichen.
Flüsterbetrieb des Innengeräts
Taste „Flüsterbetrieb“ auf der Fernbedienung senkt den Betriebsgeräuschpegel des Innengeräts um jeweils 3 dB(A)
Flüsterbetrieb des Außengeräts
Flüsterbetriebstaste auf der Fernbedienung senkt die Betriebsgeräusche des Außengeräts um 3 dB(A), um eine Ruhestörung für Nachbarn zu vermeiden.
Dreidimensionaler Luftstrom
Es werden vertikales und horizontales automatisches Schwenken kombiniert, damit der kühle/warme Luftstrom bis in alle Ecken auch größerer Räume zirkuliert
Vertikale Schwenkautomatik
Option für die automatische Vertikalbewegung der Luftausblaslamellen für eine effiziente Luft- und Temperaturverteilung im gesamten Raum.
Horizontale Schwenkautomatik
Option für die automatische Horizontalbewegung der Luftausblaslamellen für einen gleichmäßigen Luftstrom und eine gleichmäßige Temperaturverteilung.
Automatisch regulierte Ventilatorgeschwindigkeit
Automatische Auswahl der erforderlichen Ventilatordrehzahl, um die eingestellte Temperatur zu erreichen oder zu halten.
Ventilatordrehzahlstufen
Die Ventilatordrehzahl kann auf eine der angegebenen Drehzahlstufen eingestellt werden.
Entfeuchtungs-Programm
Ermöglicht das Absenken der Luftfeuchtigkeit in einem Raum.
Entfernung von Silberallergenen und mit Luftreinigungsfilter
Erfasst Allergene wie Pollen, um eine ständige Versorgung mit sauberer Luft zu gewährleisten
Flash Streamer
Der Flash Streamer löst anhand von Elektronen chemische Reaktionen mit den Molekülen in der Luft aus, sodass Allergene wie Pollen und Pilzallergene zerstört und lästige Gerüche beseitigt werden und Sie eine bessere, sauberere Luft genießen können.
Praktisch nicht zu hören
Praktisch nicht zu hören: Das Gerät läuft so leise, dass Sie fast vergessen werden, dass es da ist.
Geruchsbindender Filter mit Titanapatit
Zersetzt lästige Gerüche von z. B. Tabak und Haustieren
Luftfilter
Entfernt Staubpartikel aus der Luft, um eine Versorgung mit Reinluft zu gewährleisten.
Wochen-Zeitschaltuhr
Kann auf einen Start von Heizbetrieb oder Kühlbetrieb zu einem bestimmten Zeitpunkt am Tag oder in der Woche eingestellt werden.
Infrarot-Fernbedienung
Startet, stoppt und reguliert die Klimaanlage aus der Ferne.
Verkabelte Fernbedienung
Startet, stoppt und reguliert die Klimaanlage.
Zentrales Schaltfeld
Startet, stoppt und reguliert mehrerer Klimaanlagen von einem zentralen Punkt aus.
Automatischer Wiederanlauf
Nach einem Stromausfall nimmt das Gerät automatisch wieder den Betrieb mit den ursprünglichen Einstellungen auf.
Selbstdiagnose
Vereinfacht die Wartung, indem jede Systemstörung und jede Betriebsunregelmäßigkeit angezeigt wird.
Multisplit-Anwendung
Bis zu 5 Innengeräte können an ein einziges Multisplit- Außengerät angeschlossen werden, auch wenn es sich dabei um Geräte mit unterschiedlichen Leistungen handelt. Alle Innengeräte können in derselben Betriebsart (Kühlen oder Heizen) individuell betrieben werden.
Coanda-Effekt – Kühlen
Durch den Coanda-Effekt wird der Luftstrom im Kühlbetrieb optimiert. Durch speziell geformte Lamellen wird der Luftstrom besser fokussiert. Dadurch ist eine günstigere Temperaturverteilung über den gesamten Raum hinweg gegeben.
Coanda-Effekt – Heizen
Durch den Coanda-Effekt wird der Luftstrom im Heizbetrieb optimiert. Durch speziell geformte Lamellen wird der Luftstrom besser fokussiert. Dadurch ist eine günstigere Temperaturverteilung über den gesamten Raum hinweg gegeben.
Intelligenter Wärmesensor
Der intelligente Wärmesensor ermittelt die derzeitige Raumtemperatur und verteilt die Luft zunächst gleichmäßig über den Raum hinweg. Anschließend sorgt der Raster-Sensor für ein Luftstrommuster, bei dem warme bzw. kühle Luft genau an die Stellen im Raum gerichtet wird, an denen eine zu niedrige bzw. zu hohe Lufttemperatur herrscht.
[TAB:Technische Daten]
INNENGERÄT STYLISH CTXA15
LEISTUNGSDATEN
Kühlleistung, Nenn: 1,50 kW
Heizleistung, Nenn: 2,00 kW
ABMESSUNGEN
Höhe Korpus mit Teilen: 295 mm
Breite Korpus mit Teilen: 798 mm
Tiefe Korpus mit Teilen: 189 mm
Gewicht netto: 12 kg
Produktfarbe: Weiß (-CW), Silber (-CS), Schwarz (-CB)
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X0
KÄLTEKREISLAUF
Kältemittel Typ: R32
VENTILATOR
Anzahl Ventilatorstufen: 5 Stk
Luftvolumenstrom Kühlen, Sehr Hoch: 714 m³/h
Luftvolumenstrom Kühlen, Hoch: 660 m³/h
Luftvolumenstrom Kühlen, Nom.: 492 m³/h
Luftvolumenstrom Kühlen, Niedrig: 366 m³/h
Luftvolumenstrom Kühlen, Flüsterbetrieb: 276 m³/h
Luftvolumenstrom Heizen, Sehr Hoch: 714 m³/h
Luftvolumenstrom Heizen, Hoch: 654 m³/h
Luftvolumenstrom Heizen, Norm.: 522 m³/h
Luftvolumenstrom Heizen, Niedrig: 384 m³/h
Luftvolumenstrom Heizen, Flüsterbetrieb: 270 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen, Hoch: 39 dB(A)
Schalldruckpegel Kühlen, Norm.: 32 dB(A)
Schalldruckpegel Kühlen, Niedrig: 25 dB(A)
Schalldruckpegel Kühlen, Flüsterbetrieb: 21 dB(A)
Schallleistungspegel Kühlen: 57 dB(A)
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 16 mm
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
INNENGERÄT STYLISH FTXA20
LEISTUNGSDATEN
Kühlleistung, Nenn: 2,00 kW
Heizleistung, Nenn: 2,50 kW
ABMESSUNGEN
Höhe Korpus mit Teilen: 295 mm
Breite Korpus mit Teilen: 798 mm
Tiefe Korpus mit Teilen: 189 mm
Gewicht netto: 12 kg
Produktfarbe: Weiß (-CW), Silber (-CS), Schwarz (-CB)
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X0
KÄLTEKREISLAUF
Kältemittel Typ: R32
VENTILATOR
Anzahl Ventilatorstufen: 5 Stk
Luftvolumenstrom Kühlen, Sehr Hoch: 714 m³/h
Luftvolumenstrom Kühlen, Hoch: 660 m³/h
Luftvolumenstrom Kühlen, Nom.: 492 m³/h
Luftvolumenstrom Kühlen, Niedrig: 366 m³/h
Luftvolumenstrom Kühlen, Flüsterbetrieb: 276 m³/h
Luftvolumenstrom Heizen, Sehr Hoch: 714 m³/h
Luftvolumenstrom Heizen, Hoch: 654 m³/h
Luftvolumenstrom Heizen, Norm.: 522 m³/h
Luftvolumenstrom Heizen, Niedrig: 384 m³/h
Luftvolumenstrom Heizen, Flüsterbetrieb: 270 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen, Hoch: 39 dB(A)
Schalldruckpegel Kühlen, Norm.: 32 dB(A)
Schalldruckpegel Kühlen, Niedrig: 25 dB(A)
Schalldruckpegel Kühlen, Flüsterbetrieb: 21 dB(A)
Schallleistungspegel Kühlen: 57 dB(A)
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 16 mm
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
AUßENGERÄT 3MXM40A9
PRODUKTINFORMATION
Kühlleistung Nominal: 4,0 kW
Heizleistung Nominal: 4,6 kW
Anschließbare Leistung Max.: 7,0 kW
Anschließbare IGe Anzahl, min.: 2 Stk
Anschließbare IGe Anzahl, max.: 3 Stk
ABMESSUNGEN
Höhe Korpus mit Teilen: 734 mm
Breite Korpus mit Teilen: 974 mm
Tiefe Korpus mit Teilen: 408 mm
Gewicht netto: 57 kg
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -10 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Strom – 50 Hz Max. Sicherung: 16 A
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 1,50 mm²
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4
SCHALLANGABEN
Schalldruckpegel Kühlen: 46 dB(A)
Schalldruckpegel Heizen: 47 dB(A)
Schallleistungspegel Kühlen: 59 dB(A)
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 50 m
Leitungslänge AG - IG Max.: 25 m
Niveauunterschied IG - AG max.: 15 m
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm / 12 mm
Durchmesser Sauggasleitung Zoll: 3/8" / 1/2"
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 1,80 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 30 m
Kältemittel-Nachfüllmenge pro m Flüssigkeitsleitung, D6: 0,02 kg/m
[TAB:Lieferumfang]
3 x Inneneinheit
1 x Außeneinheit
3 x Fernbedienung
1 x Kältemittel R32 (vorgefüllte Kältemittelmenge bis 30m)
1 x Bedienungsanleitung (deutsch)
[TAB:FAQ]
Was benötige ich alles für die Installation einer Split-Klimaanlage?
1. Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2. Kältemittelleitung (Verbindung vom Innen- zum Außengerät)
3. Kondensatschlauch (evtl. mit Kondensatpumpe)
4. Installationskabel 5x1,5 mm² als Steuerleitung zwischen Innen- und Außengerät
5. Wandkonsole oder Bodenhalter für das Außengerät
Welche Kältemittelleitung benötige ich?
Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser. Es werden folgende Größen unterschieden.
- Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
- Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
- Kupferrohrleitung 6/16 mm bis 8,0 kW Leistung
Welche Kälteleistung benötige ich?
Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzten Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte.
