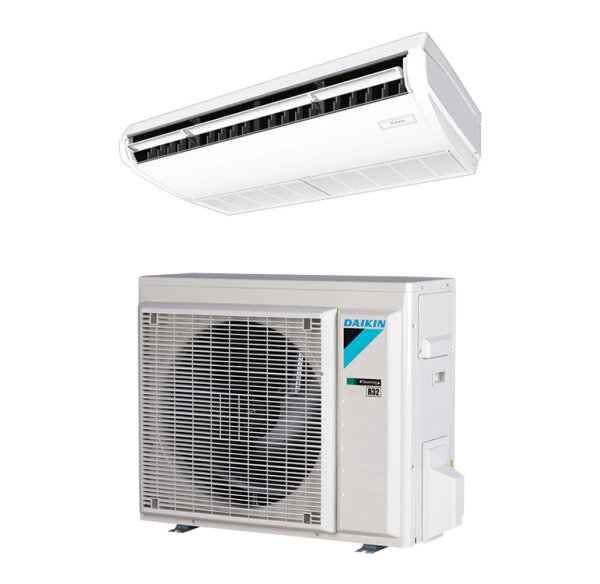

Daikin Monosplit-Klimaanlage mit Deckenunterbaugerät
Ideal für Technikräume und Ladengeschäfte
Produkteigenschaften von Daikin FHA
- 5 verschiedene Ventilatordrehzahlen für maximalen Komfort
- Auch Räume mit einer Deckenhöhe bis zu 3,8m können ohne Leistungsverlust sehr einfach beheizt oder gekühlt werden
- Kann einfach sowohl in neue als auch in Sanierungsprojekte eingebaut werden
- Der verringerte seitliche Wartungsfreiraum von lediglich 30 mm ermöglicht auch in Ecken oder an Stellen mit wenig Platz eine problemlose Installation
- Weniger Energieverbrauch dank speziell entwickeltem Gleichstrom-Ventilatormotor
- Ideal für komfortablen Luftstrom in großen Räumen dank Coanda-Effekt: Ausblaswinkel bis zu 100
- Elegantes Gerät passt in jedes Innendekor. Die Lamellen schließen ganz, wenn das Gerät nicht in Betrieb ist, keine Lufteintrittsgitter sind sichtbar
- Vereinheitlichte Baureihe von Innengeräten für R32 und R410A
- Bei einer Kombination mit der R32-Bluevolution-Technologie verringern sich im Vergleich zu R410A negative Auswirkungen auf die Umwelt um 68 %, dank höherer Energieeffizienz ergibt sich unmittelbar eine Senkung des Energieverbrauchs, und es wird eine um 16 % geringere Kältemittelfüllmenge benötigt
Produkteigenschaften von Daikin RXM-M9
- Mit Korrosionsschutz behandelte Wärmetauscherrippe im Außengerät
- Daikin Außengeräte haben ein gefälliges Design und sind robust und können auf dem Dach oder auf der Terrasse oder einfach an eine Wand montiert werden.
- Außengeräte sind mit einem Swingverdichter ausgestattet, der sich durch einen niedrigen Geräuschpegel und äußerst geringen Energieverbrauch auszeichnet
- Außengeräte für Split-Anwendung
- Mit einer Entscheidung für eine Anlage mit R-32 verringern sich die Auswirkungen auf die Umwelt auf 68 % im Vergleich zu Anlagen mit R-410A. Dank der hohen Energieeffizienz sinkt der Energieverbrauch unmittelbar.
DECKENUNTERBAUGERÄT FHA35A9
LEISTUNGSDATEN
Kühlleistung, Nenn: 3,40 kW
Heizleistung, Nenn: 4,00 kW
ABMESSUNGEN
Höhe: 235 mm
Breite: 960 mm
Tiefe: 690 mm
Gewicht netto: 214kg
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X0
VENTILATOR
Anzahl Ventilatorstufen: 3 Stk.
Luftvolumenstrom Kühlen, Hoch: 840 m³/h
Luftvolumenstrom Kühlen, Mittel.: 690 m³/h
Luftvolumenstrom Kühlen, Norm.: 600 m³/h
Luftvolumenstrom Heizen, Hoch: 840 m³/h
Luftvolumenstrom Heizen, Mittel: 690 m³/h
Luftvolumenstrom Heizen, Norm.: 600 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen, Hoch: 36 dB(A)
Schalldruckpegel Kühlen, Mittel: 34 dB(A)
Schalldruckpegel Kühlen, Niedrig: 31 dB(A)
Schalldruckpegel Heizen, Hoch: 36 dB(A)
Schalldruckpegel Heizen, Mittel: 34 dB(A)
Schalldruckpegel Heizen, Niedrig: 31 dB(A)
Schallleistungspegel Kühlen: 53 dB(A)
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
AUßENGERÄT RXM35R9
PRODUKTINFORMATION
Anschlussleistung IGe, min. 1: 3,50 kW
Anschlussleistung IGe, max. 1: 3,50 kW
Anschließbare IGe Anzahl, min.: 1 Stk
Anschließbare IGe Anzahl, max.: 1 Stk
Nominale Effizienz SEER, Kühlen: 6,24
Nominale Effizienz SCOP, Heizen: 4,43
ABMESSUNGEN
Höhe Korpus mit Teilen: 550 mm
Breite Korpus mit Teilen: 765 mm
Tiefe Korpus mit Teilen: 285 mm
Gewicht netto: 32 kg
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -15 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Leistungsaufnahme Kühlen, Nenn: 0,91 kW
Leistungsaufnahme Heizen, Nenn: 0,98 kW
Absicherung, min.: 16 A
Absicherung, Charakteristik: träge
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 1,50 mm²
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4
SCHALLANGABEN
Schalldruckpegel Kühlen: 49 dB(A)
Schalldruckpegel Heizen: 49 dB(A)
Schallleistungspegel Kühlen: 61 dB(A)
Schallleistungspegel Heizen: 61 dB(A)
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 20 m
Höhendifferenz AG höher IG, max.: 15 m
Höhendifferenz AG tiefer IG, max.: 15 m
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 0,62 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 10 m
Kältemittel-Nachfüllmenge pro m Flüssigkeitsleitung, D6: 0,02 kg/m
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
1 x Inneneinheit
1 x Außeneinheit
1 x Fernbedienung
1 x Kältemittel R32 (vorgefüllte Kältemittelmenge bis 10m)
1 x Bedienungsanleitung (deutsch)
Was benötige ich alles für die Installation einer Split-Klimaanlage?
1. Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2. Kältemittelleitung (Verbindung vom Innen- zum Außengerät)
3. Kondensatschlauch (evtl. mit Kondensatpumpe)
4. Installationskabel 5x1,5 mm² als Steuerleitung zwischen Innen- und Außengerät
5. Wandkonsole oder Bodenhalter für das Außengerät
Welche Kältemittelleitung benötige ich?
Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser. Es werden folgende Größen unterschieden.
- Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
- Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
- Kupferrohrleitung 6/16 mm bis 8,0 kW Leistung
Welche Kälteleistung benötige ich?
Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzten Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte.
