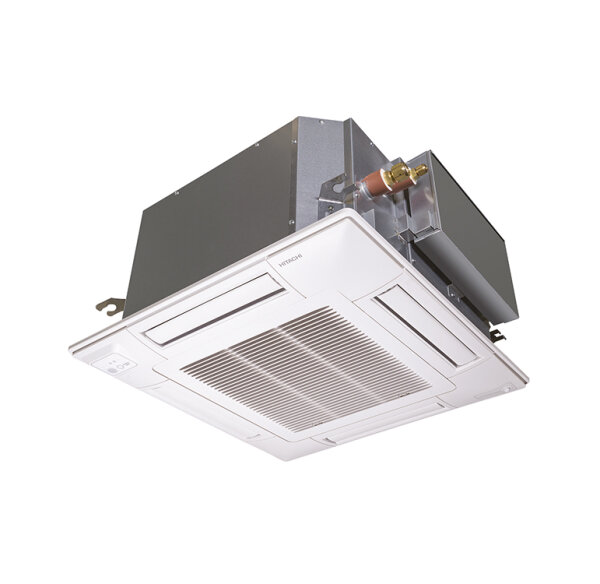

Hitachi RAI 4-Wege Deckenkassette
Innengerät funktioniert nur mit passendem Außengerät
Mit seinen kompakten Abmessungen fügt sich die 570 x 570 mm große Deckenkassette mühelos in eine Euroraster-Decke ein, was die Installationsarbeiten erleichtert. Das Deckengerät ist für den Einbau in eine abgehängte Decke mit einem Rastermaß von 285 mm konzipiert. Das schlanke Design der Blende schließt bündig mit dem Rastermaß ab, wodurch angrenzende Einbauteile unberührt bleiben
Die eingebaute Kondensatpumpe leitet das während des Betriebs anfallende Kondenswasser über einen Kondensatablauf ab. Ein Schwimmerschalter überwacht den Wasserpegel und aktiviert die Pumpe bei Bedarf.
Ein flexibles Luftstromsystem ermöglicht es dem Benutzer, zwischen 2-Weg-, 3-Weg- und 4-Weg-Betrieb durch automatische Schwing-Luftklappen zu wählen. Trotz der leistungsstarken Leistung bleibt das Gerät mit einer Geräuschentwicklung von nur 27 dB (RAI-25RPE), dank der verdrehten 3D-Flügelkonstruktion des kompakten Turbolüfters, äußerst leise.
Die Blende lässt sich mühelos öffnen, indem die Abdeckplatte einfach in einem 90-Grad-Winkel eingedrückt wird, um den Filter für die Reinigung zu entnehmen.
Für eine Integration in ein SOMFY Netzwerk (Home-Automation-System) oder die Bedienung per App bietet das Gerät ausreichend Platz, um den externen Adapter im oder am Gerät zu platzieren. Neben der Hi-Kumo App (basierend auf WiFi) für Endverbraucher besteht auch die Möglichkeit eines Software-Upgrades für Fernwartung (Hi-Kumo Pro).
Wichtiger Hinweis: Die Installation bzw. Inbetriebnahme von Klimageräten darf nur durch ein nach EU-Verordnung 573/2024 zertifiziertes Unternehmen erfolgen. Mit Abschluss des Kaufvertrages bestätigen Sie die fachgerechte Installation durch entsprechend zertifiziertes Fachpersonal.
[TAB:Technische Daten]
Deckenkassette RAI-35RPE
LEISTUNGSDATEN
Kühlleistung, Nenn: 3,50 kW
Kühlleistung, min.: 0,90 kW
Kühlleistung, max.: 4,00 kW
Heizleistung, Nenn: 4,80 kW
Heizleistung, min.: 0,90 kW
Heizleistung, max.: 6,60 kW
PRODUKTINFORMATION
Förderhöhe Pumpe, max.: 850 mm
Gewicht netto: 17 kg
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Kabelart X/Y-Busleitung, min.: LiYCY
Anzahl Adern X/Y-Bus, min.: 2x
Kabelquerschnitt X/Y-Busleitung, min.: 0,75 mm²
Schutzklasse: IP X0
VENTILATOR
Anzahl Ventilatorstufen: 4 Stk
Luftvolumenstrom Kühlen, 1. Stufe: 360 m³/h
Luftvolumenstrom Kühlen, 2. Stufe: 505 m³/h
Luftvolumenstrom Kühlen, 3. Stufe: 590 m³/h
Luftvolumenstrom Kühlen, 4. Stufe: 660 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen, 1. Stufe: 27 dB(A)
Schalldruckpegel Kühlen, 2. Stufe: 33 dB(A)
Schalldruckpegel Kühlen, 3. Stufe: 37 dB(A)
Schalldruckpegel Kühlen, 4. Stufe: 40 dB(A)
Schallleistungspegel Kühlen, 4. Stufe: 56 dB(A)
Schalldruckpegel Heizen, 1. Stufe: 28 dB(A)
Schalldruckpegel Heizen, 2. Stufe: 34 dB(A)
Schalldruckpegel Heizen, 3. Stufe: 38 dB(A)
Schalldruckpegel Heizen, 4. Stufe: 41 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 285 mm
Breite Korpus mit Teilen: 570 mm
Tiefe Korpus mit Teilen: 570 mm
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 32 mm
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
[TAB:Lieferumfang]
1 x Inneneinheit
1 x Bedienungsanleitung (deutsch)
[TAB:FAQ]
Was benötige ich alles für die Installation einer Split-Klimaanlage
1. Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2. Kältemittelleitung (Verbindung vom Innen- zum Außengerät)
3. Kondensatschlauch (evtl. mit Kondensatpumpe)
4. Installationskabel 5x1,5 mm² zur als Steuerleitung zwischen Innen- und Außengerät
5. Wandkonsole oder Bodenhalter für das Außengerät
Welche Kältemittelleitung benötige ich ?
Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser. Es werden folgende Größen unterschieden.
- Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
- Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
- Kupferrohrleitung 6/16 mm bis 8,0kW Leistung
Welche Kälteleistung benötige ich ?
Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzten Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte.
