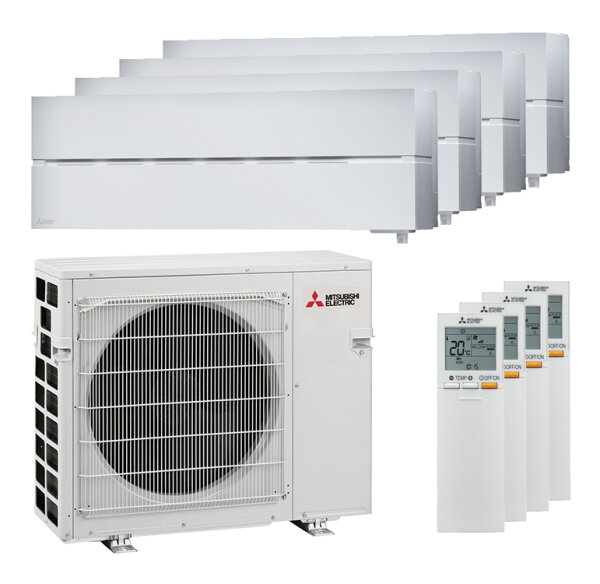

Mitsubishi Electric Multi-Split-Klimaanlage
mit dem MSZ-LN VGK Diamond Wandgerät in Natural White
Das Wandgerät MSZ-LN zieht nicht nur durch sein bemerkenswertes Design Aufmerksamkeit auf sich, sondern bietet auch eine Vielzahl innovativer Funktionen. Beispielsweise verfügt es über zwei separat arbeitende Ausblaslamellen, die den Luftstrom in verschiedene Richtungen lenken und somit eine besonders komfortable Verteilung der Raumluft ermöglichen. Durch den integrierten 3D i-see Sensor erkennt das Gerät automatisch die Anzahl und Position der Personen im Raum. Der Luftstrom wird entsprechend ausgerichtet, um Zugerscheinungen durch die Klimaanlage zu vermeiden.
Die Multi-Split-Außengeräte der MXZ-Baureihe ermöglichen eine Vielzahl von Klimatisierungslösungen. Durch die Wärmepumpenfunktion und die Einsatzfähigkeit bei Temperaturen bis -15 °C Außentemperatur ist ein energieeffizienter Heizbetrieb gewährleistet. Es besteht die Möglichkeit, mehrere individuell steuerbare Innengeräte präzise anzuschließen, um in verschiedenen Räumen Ihr persönliches Wohlfühlklima zu schaffen.
Das äußere Gerät verfügt über eine äußerst energieeffiziente und innovative Inverter-Technologie. Diese ermöglicht eine kontinuierliche Steuerung mit maximaler Effizienz sowie die Bereitstellung von Leistung nach Bedarf. Dies verhindert einen kostspieligen Stop-and-Go-Betrieb und hat positive Auswirkungen auf die Lebensdauer Ihrer Klimaanlage.
AUSSTATTUNG
3D i-see Sensor
Der 3D i-see Sensor erkennt die Position der Personen im Raum und richtet anhand der ermittelten Daten den Luftstrom so aus, dass die Personen im Raum nicht von den Luftbewegungen erfasst werden.
MELCloud
Das Gerät ist serienmäßig mit integriertem WiFi-Adapter ausgestattet und kann über die Steuerungssoftware MELCloud per Smartphone, Tablet oder Computer fernbedient werden.
Kabelfernbedienung anschließbar
Das Gerät kann mit einer Kabelfernbedienung ausgerüstet werden.
Econo Cool
Spart zusätzlich Energie, indem im Kühlbetrieb die Set-Temperatur automatisch um 2 °C angehoben wird. Die minimierte Kälteleistung wird durch ein spezielles Lüfterprogramm nicht wahrgenommen.
Wochentimer
Mit dem Wochentimer können bis zu vier individuelle Schaltpunkte für jeden Tag programmiert werden. Das Gerät lässt sich flexibel ein- und ausschalten. Außerdem kann bei jedem Schaltpunkt auch eine Temperaturvorgabe erfolgen. Somit ist eine bedarfsgerechte und energiesparende Steuerung möglich.
i-save
Mit der i-save Funktion kann der bevorzugte Betriebszustand gespeichert werden und durch Betätigen der i-save Taste abgerufen werden.
Silent
Flüstermodus für besonders niedrige Betriebsgeräusche, z. B. während der Nacht.
Ein/Aus-Timer
Mit dem Ein/Aus-Timer lassen sich eine feste Einschalt- und Ausschaltzeit programmieren.
Horizontaler Swing
Die Luftaustrittsklappe schwenkt hin und her und versorgt so auch großflächige Räume mit konditionierter Luft.
Vertikaler Swing
Die Luftaustrittsklappe bewegt sich auf und ab und erreicht damit eine angenehme Verteilung der konditionierten Luft in alle Bereiche des Raumes.
Automatische Lüftersteuerung
Sorgt für die optimale Luftmenge je nach Leistungsbedarf. Wenn kurz nach dem Einschalten viel Leistung benötigt wird, schaltet das Gerät automatisch auf eine hohe Stufe. Beim Erreichen der gewünschten Temperatur wird die Luftmenge automatisch reduziert.
Plasma-Quad-Plus-Filter
Mit der Plasma-Quad-Plus-Filtertechnologie wird eine sehr effektive Luftreinigung erreicht. Durch die Plasma-Ionisierung und den elektrostatisch aufgeladenen Filter werden auch kleinste Partikel (PM 2,5; <2,5 μm) wie Pollen, Viren, Schimmel, Bakterien und Allergene, abgeschieden und unschädlich gemacht.
Plasma-Geruchsfilter
Mit einer Oberfläche von ca. 300 m² neutralisiert und beseitigt der Filter Gerüche aus der Raumluft besonders effektiv.
Luftreinigungsfilter
Filtert groben Staub (>800 μm) aus der Raumluft und beugt einer Verschmutzung des Wärmetauschers vor.
V-Blocking-Filter (optional)
V-Blocking-Filter mit antiviraler Wirkung hemmt anhaftende Viren und andere Schadstoffe wie Bakterien, Schimmel und Allergene. Zweischichtiger Filter aus Vliesstoff und elektrostatischer Oberfläche filtert kleine Partikel aus der Raumluft.
Winterregelung
Mit der integrierten Winterregelung ist ein Kühlbetrieb auch bei tiefen Außentemperaturen möglich. Die Drehzahl des Außengerätelüfters wird automatisch reduziert, um den Kondensationsdruck stabil zu halten.
Wärmepumpenbetrieb
Mit der Wärmepumpenfunktion lassen sich die Räume energiesparend beheizen. Hohe Wirkungsgrade auch bei tiefen Temperaturen sorgen für einen geringen Energieverbrauch. In vielen Fällen können konventionelle Heizsysteme durch Wärmepumpen ersetzt werden.
Wiedereinschaltung nach Spannungsausfall
Die Geräte starten bei Wiedereinschalten der Spannung automatisch mit der letzten gewählten Einstellung. Dadurch wird eine hohe Betriebssicherheit gewährleistet.
Vorgefüllt mit R32
R32 (Difluormethan [CH2F2]) gehört zur Gruppe der HFKW-Kältemittel. Es kommt bereits seit vielen Jahren als eine Komponente des Kältemittels R410A zum Einsatz und genügt aufgrund seines GWPs von 675 bereits heute den Anforderungen der F-Gas-Verordnung für 2025.
Qualitätssiegel für Split-Geräte
Das Split-Kimagerät hat das Qualitätssiegel Raumklimageräte des Fachverbandes Gebäude-Klima e. V. (FGK) erhalten.
Inverter
Das Außengerät ist mit der energiesparenden Invertertechnologie ausgestattet.
Replace-Technologie
Das Inverter-Außengerät ist standardmäßig mit der Replace-Technologie ausgerüstet, die ein einfaches Wiederverwenden von bestehenden R22- und R407C-Rohrleitungen ermöglicht.
Wichtiger Hinweis: Die Installation bzw. Inbetriebnahme von Klimageräten darf nur durch ein nach EU-Verordnung 573/2024 zertifiziertes Unternehmen erfolgen. Mit Abschluss des Kaufvertrages bestätigen Sie die fachgerechte Installation durch entsprechend zertifiziertes Fachpersonal.
[TAB:Technische Daten]
Wandgerät MSZ-LN18VGK
LEISTUNGSDATEN
Kühlleistung, Nenn: 1,8 kW
Heizleistung, Nenn: 3,3 kW
PRODUKTINFORMATION
Gewicht netto: 15,5 kg
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
KÄLTEKREISLAUF
Kältemittel Typ: R32
SCHALLANGABEN
Schalldruckpegel N/H: 19/36 dB(A)
Schallleistungspegel 58 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 307 mm
Breite Korpus mit Teilen: 890 mm
Tiefe Korpus mit Teilen: 233 mm
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 16 mm
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
Außengerät MXZ-4F72VF
LEISTUNGSDATEN
Kühleistung, Nenn: 7,2 kW
Kühlleistung, min.: 3,7 kW
Kühlleistung, max.: 8,8 kW
Heizleistung, Nenn: 8,6 kW
Heizleistung, min.: 3,4 kW
Heizleistung, max.: 10,7 kW
SEER, Kühlen: 8,13
SCOP, Heizen: 4,07
PRODUKTINFORMATION
Gewicht netto: 59 kg
ANGABEN GEMÄSS ÖKODESIGN-RICHTLINIEN
Anschließbare IG-Kombination, Anzahl: 2-4
Energieeffizienzklasse Kühlen: A++
Energieeffizienzklasse Heizen: A+
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -10 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Betriebsstrom, Nenn, Kühlen: 8,5 A
Betriebsstrom, Nenn, Heizen: 8,6 A
Betriebsstrom, max.: 18 A
Absicherung, min.: 25 A
Absicherung, Charakteristik: träge
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 2,50 mm²
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 60 m
Höhendifferenz AG höher IG, max.: 10 m
Höhendifferenz AG tiefer IG, max.: 15 m
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 2,40 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 60 m
SCHALLANGABEN
Schalldruckpegel Kühlen: 48 dB(A)
Schalldruckpegel Heizen: 55 dB(A)
Schallleistungspegel: 63 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 710 mm
Breite Korpus mit Teilen: 840 mm
Tiefe Korpus mit Teilen: 330 mm
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 4x 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 3x 10 mm / 1x 12 mm
Durchmesser Sauggasleitung Zoll: 3/8"
[TAB:Lieferumfang]
4 x Inneneinheit
4 x Fernbedienung
1 x Außeneinheit
1 x Bedienungsanleitung (deutsch)
[TAB:FAQ]
Was benötige ich alles für die Installation einer Split-Klimaanlage?
1. Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2. Kältemittelleitung (Verbindung vom Innen- zum Außengerät)
3. Kondensatschlauch (evtl. mit Kondensatpumpe)
4. Installationskabel 5x1,5 mm² zur als Steuerleitung zwischen Innen- und Außengerät
5. Wandkonsole oder Bodenhalter für das Außengerät
Welche Kältemittelleitung benötige ich?
Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser. Es werden folgende Größen unterschieden:
- Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
- Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
- Kupferrohrleitung 6/16 mm bis 8,0 kW Leistung
Welche Kälteleistung benötige ich?
Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzten Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte.
