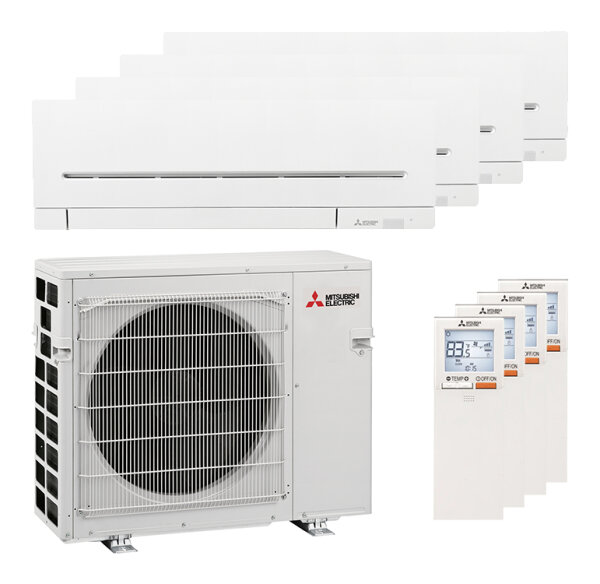

Mitsubishi Electric Multi-Split-Klimaanlage
mit dem MSZ-AY VGK Kompakt Wandgerät
Das Wandgerät MSZ-AY ist Flexibel einsetzbar und mit intelligenten Zusatzfunktionen ausgestattet, das Kompakt Wandgerät vereint zahlreiche Vorteile. Eine bemerkenswerte Eigenschaft ist seine breite Leistungsbandbreite. In kleinen Räumen ermöglichen die kompakten Abmessungen von nur 760 mm x 250 mm x 178 mm eine unauffällige Installation. Selbst in großen Räumen entfaltet das Gerät seine Stärken mit einer maximalen Kälteleistung von 8,7 kW. Das MSZ-AY ist nicht nur als Singlesplit-System, sondern auch in der Multisplit-Anwendung vielseitig einsetzbar.
Mit hervorragender Energieeffizienz, einem horizontalen Luftaustritt für eine angenehme Luftverteilung und einer Energieeffizienzklasse von bis zu A+++/A++ im Kühl- und Heizbetrieb präsentiert sich unser Allround-Talent MSZ-AY.
Das Gerät ist zudem mit der neuen Nachtmodus-Komfortfunktion ausgestattet, die den Schalldruck der Außeneinheit während der Nacht automatisch um −3 dB(A) reduziert. Zusätzlich wird die LED am Innengerät gedimmt und der Piepton der Fernbedienung stumm geschaltet. Auf diese Weise wird Ihre Nachtruhe weder durch Geräusche noch durch Lichtbeeinträchtigungen gestört.
Die Multi-Split-Außengeräte der MXZ-Baureihe ermöglichen eine Vielzahl von Klimatisierungslösungen. Durch die Wärmepumpenfunktion und die Einsatzfähigkeit bei Temperaturen bis -15 °C Außentemperatur ist ein energieeffizienter Heizbetrieb gewährleistet. Es besteht die Möglichkeit, mehrere individuell steuerbare Innengeräte präzise anzuschließen, um in verschiedenen Räumen Ihr persönliches Wohlfühlklima zu schaffen.
Das äußere Gerät verfügt über eine äußerst energieeffiziente und innovative Inverter-Technologie. Diese ermöglicht eine kontinuierliche Steuerung mit maximaler Effizienz sowie die Bereitstellung von Leistung nach Bedarf. Dies verhindert einen kostspieligen Stop-and-Go-Betrieb und hat positive Auswirkungen auf die Lebensdauer Ihrer Klimaanlage.
AUSSTATTUNG
MELCloud: Das Gerät ist serienmäßig mit integriertem WiFi-Adapter ausgestattet und kann über die Steuerungssoftware MELCloud per Smartphone, Tablet oder Computer fernbedient werden.
Kabelfernbedienung anschließbar: Das Gerät kann mit einer Kabelfernbedienung ausgerüstet werden.
Econo Cool: Spart zusätzlich Energie, indem im Kühlbetrieb die Set-Temperatur automatisch um 2 °C angehoben wird. Die minimierte Kälteleistung wird durch ein spezielles Lüfterprogramm nicht wahrgenommen.
Wochentimer: Mit dem Wochentimer können bis zu vier individuelle Schaltpunkte für jeden Tag programmiert werden. Das Gerät lässt sich flexibel ein- und ausschalten. Außerdem kann bei jedem Schaltpunkt auch eine Temperaturvorgabe erfolgen. Somit ist eine bedarfsgerechte und energiesparende Steuerung möglich.
i-save: Mit der i-save Funktion kann der bevorzugte Betriebszustand gespeichert werden und durch Betätigen der i-save Taste abgerufen werden.
Silent: Flüstermodus für besonders niedrige Betriebsgeräusche, z. B. während der Nacht.
Ein/Aus-Timer: Mit dem Ein/Aus-Timer lassen sich eine feste Einschalt- und Ausschaltzeit programmieren.
Auskühlschutz: Die minimal einstellbare Temperatur im Heizbetrieb beträgt 10 °C. Das sorgt für einen sparsamen Betrieb in nicht genutzten Räumen. Zudem wird ein zu starkes Auskühlen verhindert.
Nachtmodus: Im Nachtmodus wird der Schalldruck der Außeneinheit automatisch um −3 dB(A) heruntergeregelt. Zusätzlich wird die LED am Innengerät gedimmt und die Fernbedienung schaltet den sonstigen Piepton bei der Bedienung stumm.
Horizontaler Swing: Die Luftaustrittsklappe schwenkt hin und her und versorgt so auch großflächige Räume mit konditionierter Luft.
Vertikaler Swing: Die Luftaustrittsklappe bewegt sich auf und ab und erreicht damit eine angenehme Verteilung der konditionierten Luft in alle Bereiche des Raumes.
Automatische Lüftersteuerung: Sorgt für die optimale Luftmenge je nach Leistungsbedarf. Wenn kurz nach dem Einschalten viel Leistung benötigt wird, schaltet das Gerät automatisch auf eine hohe Stufe. Beim Erreichen der gewünschten Temperatur wird die Luftmenge automatisch reduziert.
Plasma-Quad-Connect-Filter (optional): Das Gerät kann optional mit einem Plasma-Filter ausgerüstet werden. Mit der Plasma-Quad-Plus-Filtertechnologie wird eine sehr effektive Luftreinigung erreicht. Durch die Plasma-Ionisierung und den elektrostatisch aufgeladenen Filter werden auch kleinste Partikel (PM 2,5; <2,5 μm) wie Pollen, Viren, Schimmel, Bakterien und Allergene, abgeschieden und unschädlich gemacht.
Luftreinigungsfilter mit Silber-Ionen Beschichtung: Filtert groben Staub (>800 μm) aus der Raumluft und beugt einer Verschmutzung des Wärmetauschers vor.
V-Blocking-Filter (optional): V-Blocking-Filter mit antiviraler Wirkung hemmt anhaftende Viren und andere Schadstoffe wie Bakterien, Schimmel und Allergene. Zweischichtiger Filter aus Vliesstoff und elektrostatischer Oberfläche filtert kleine Partikel aus der Raumluft.
Winterregelung: Mit der integrierten Winterregelung ist ein Kühlbetrieb auch bei tiefen Außentemperaturen möglich. Die Drehzahl des Außengerätelüfters wird automatisch reduziert, um den Kondensationsdruck stabil zu halten.
Wärmepumpenbetrieb: Mit der Wärmepumpenfunktion lassen sich die Räume energiesparend beheizen. Hohe Wirkungsgrade auch bei tiefen Temperaturen sorgen für einen geringen Energieverbrauch. In vielen Fällen können konventionelle Heizsysteme durch Wärmepumpen ersetzt werden.
Wiedereinschaltung nach Spannungsausfall: Die Geräte starten bei Wiedereinschalten der Spannung automatisch mit der letzten gewählten Einstellung. Dadurch wird eine hohe Betriebssicherheit gewährleistet.
Vorgefüllt mit R32: R32 (Difluormethan [CH2F2]) gehört zur Gruppe der HFKW-Kältemittel. Es kommt bereits seit vielen Jahren als eine Komponente des Kältemittels R410A zum Einsatz und genügt aufgrund seines GWPs von 675 bereits heute den Anforderungen der F-Gas-Verordnung für 2025.
Qualitätssiegel für Split-Geräte: Das Split-Kimagerät hat das Qualitätssiegel Raumklimageräte des Fachverbandes Gebäude-Klima e. V. (FGK) erhalten.
Inverter: Das Außengerät ist mit der energiesparenden Invertertechnologie ausgestattet.
Replace-Technologie: Das Inverter-Außengerät ist standardmäßig mit der Replace-Technologie ausgerüstet, die ein einfaches Wiederverwenden von bestehenden R22- und R407C-Rohrleitungen ermöglicht.
Wichtiger Hinweis: Die Installation bzw. Inbetriebnahme von Klimageräten darf nur durch ein nach EU-Verordnung 573/2024 zertifiziertes Unternehmen erfolgen. Mit Abschluss des Kaufvertrages bestätigen Sie die fachgerechte Installation durch entsprechend zertifiziertes Fachpersonal.
[TAB:Technische Daten]
Wandgerät MSZ-AY20VGK
LEISTUNGSDATEN
Kühlleistung, Nenn: 2,00 kW
Heizleistung, Nenn: 2,50 kW
PRODUKTINFORMATION
Gewicht netto: 8,2 kg
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
KÄLTEKREISLAUF
Kältemittel Typ: R32
SCHALLANGABEN
Schalldruckpegel N/H: 21/35 dB(A)
Schallleistungspegel 59 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 250 mm
Breite Korpus mit Teilen: 760 mm
Tiefe Korpus mit Teilen: 178 mm
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 16 mm
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
Wandgerät MSZ-AY35VGK
LEISTUNGSDATEN
Kühlleistung, Nenn: 3,50 kW
Heizleistung, Nenn: 4,00 kW
PRODUKTINFORMATION
Gewicht netto: 10,5 kg
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
KÄLTEKREISLAUF
Kältemittel Typ: R32
SCHALLANGABEN
Schalldruckpegel N/H: 19/36 dB(A)
Schallleistungspegel 57 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 299 mm
Breite Korpus mit Teilen: 798 mm
Tiefe Korpus mit Teilen: 219 mm
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 16 mm
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
Außengerät MXZ-4F72VF
LEISTUNGSDATEN
Kühleistung, Nenn: 7,2 kW
Kühlleistung, min.: 3,7 kW
Kühlleistung, max.: 8,8 kW
Heizleistung, Nenn: 8,6 kW
Heizleistung, min.: 3,4 kW
Heizleistung, max.: 10,7 kW
SEER, Kühlen: 8,13
SCOP, Heizen: 4,07
PRODUKTINFORMATION
Gewicht netto: 59 kg
ANGABEN GEMÄSS ÖKODESIGN-RICHTLINIEN
Anschließbare IG-Kombination, Anzahl: 2-4
Energieeffizienzklasse Kühlen: A++
Energieeffizienzklasse Heizen: A+
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -10 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Betriebsstrom, Nenn, Kühlen: 8,5 A
Betriebsstrom, Nenn, Heizen: 8,6 A
Betriebsstrom, max.: 18 A
Absicherung, min.: 25 A
Absicherung, Charakteristik: träge
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 2,50 mm²
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 60 m
Höhendifferenz AG höher IG, max.: 10 m
Höhendifferenz AG tiefer IG, max.: 15 m
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 2,40 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 60 m
SCHALLANGABEN
Schalldruckpegel Kühlen: 48 dB(A)
Schalldruckpegel Heizen: 55 dB(A)
Schallleistungspegel: 63 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 710 mm
Breite Korpus mit Teilen: 840 mm
Tiefe Korpus mit Teilen: 330 mm
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 4x 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 3x 10 mm / 1x 12 mm
Durchmesser Sauggasleitung Zoll: 3/8"
[TAB:Lieferumfang]
4 x Inneneinheit
4 x Fernbedienung
1 x Außeneinheit
1 x Bedienungsanleitung (deutsch)
[TAB:FAQ]
Was benötige ich alles für die Installation einer Split-Klimaanlage?
1. Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2. Kältemittelleitung (Verbindung vom Innen- zum Außengerät)
3. Kondensatschlauch (evtl. mit Kondensatpumpe)
4. Installationskabel 5x1,5 mm² zur als Steuerleitung zwischen Innen- und Außengerät
5. Wandkonsole oder Bodenhalter für das Außengerät
Welche Kältemittelleitung benötige ich?
Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser. Es werden folgende Größen unterschieden:
- Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
- Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
- Kupferrohrleitung 6/16 mm bis 8,0 kW Leistung
Welche Kälteleistung benötige ich?
Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzten Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte.
